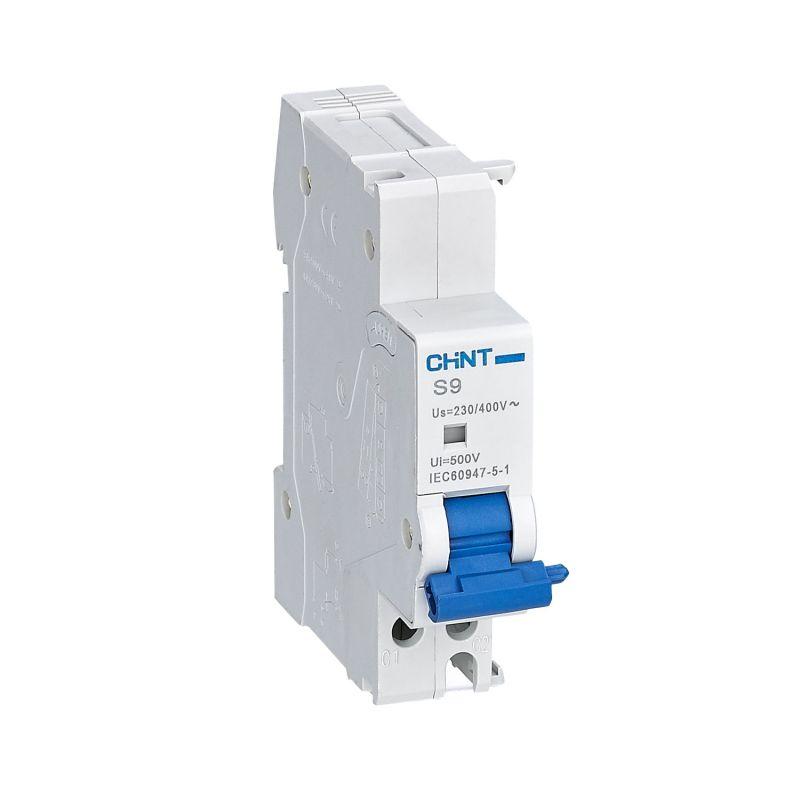

Независимый расцепитель серии S9 предназначен для дистанционного отключения выключателей. Он представляет собой электромагнит, который воздействует на механизм расцепления выключателя, устанавливается с левой стороны выключателя и прищелкивается к нему.
Основные характеристики:
Напряжение управления – АС230В, AC400В, AC/DC24В, AC/DC48В
Режим управления – импульсный
Напряжение отключения – 0,7?0,35 Us
Напряжение гарантированного невключения – 0,35 Us
Напряжение неотключения – 0,85?1,10 Us
Механическая износостойкость – 4000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Независимый расцепитель серии S9 может применяться с выключателями следующих серий NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NB1-63, NB1-63H, NB1-63DC, NB8-40J, NB8-63M.
Основные характеристики:
Напряжение управления – АС230В, AC400В, AC/DC24В, AC/DC48В
Режим управления – импульсный
Напряжение отключения – 0,7?0,35 Us
Напряжение гарантированного невключения – 0,35 Us
Напряжение неотключения – 0,85?1,10 Us
Механическая износостойкость – 4000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Независимый расцепитель серии S9 может применяться с выключателями следующих серий NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NB1-63, NB1-63H, NB1-63DC, NB8-40J, NB8-63M.
Документы
kat_СHINT
103,7 мб
|
Период гарантии
|
5 лет |
|
Серия
|
NXB-63 |
|
Код товара
|
1609369 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
184985 |
|
Бренд
|
CHINT |
|
Количество переключающих контактов
|
1 |
|
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с, В
|
24 В |
|
Номинальное напряжение питания цепи управления Us постоянного тока DC с, В
|
24 В |
|
Род тока включения
|
Переменный ток (AC)/Постоянный ток (DC) |
|
Длина в упаковке
|
0.09 |
|
Ширина в упаковке
|
0.08 |
|
Высота в упаковке
|
0.11 |
