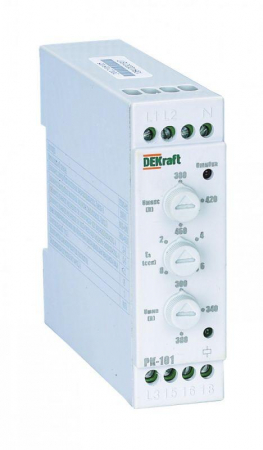

Реле контроля фаз DEKraft РК-101 предназначены для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении. Реле выполняет следующие функции контроля сети: контроль чередования фаз, контроль обрыва фазы, контроль перенапряжения, контроль падения напряжения. Реле контроля фаз широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей. При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16. При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.
Документы
BL08_W01914
416,6 кб
kat_shn_28
8,6 мб
Период гарантии
|
3 года |
Серия
|
DEKraft |
Код товара
|
1113683 |
Кол-во штук в упаковке
|
1 |
Артикул
|
23301DEK |
Бренд
|
DEKraft |
Ширина
|
24 мм |
Глубина
|
91 мм |
Высота
|
83 мм |
Количество переключающих контактов
|
1 |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с, В
|
380 В |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
|
380 В |
Диапазон измерения напряжения с, В
|
300 В |
Диапазон измерения напряжения по, В
|
460 В |
Функция контроля порядка чередования фаз
|
Да |
Функция обнаружения обрыва фазы
|
Да |
Функция обнаружения пониженного напряжения
|
Да |
Функция обнаружения перенапряжения
|
Да |
Функция обнаружения асимметрии фаз
|
Да |
Максимально допустимое время задержки срабатывания без выдержки, с
|
8 с |
Минимальное регулируемое время задержки срабатывания без выдержки, с
|
2 с |
Максимально допустимое время задержки
|
8 с |
Минимальное регулируемое время задержки, с
|
2 с |
Длина в упаковке
|
0.09 |
Ширина в упаковке
|
0.08 |
Высота в упаковке
|
0.05 |
