• НАЗНАЧЕНИЕ

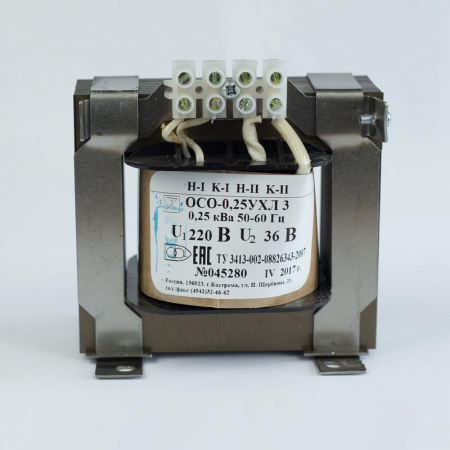

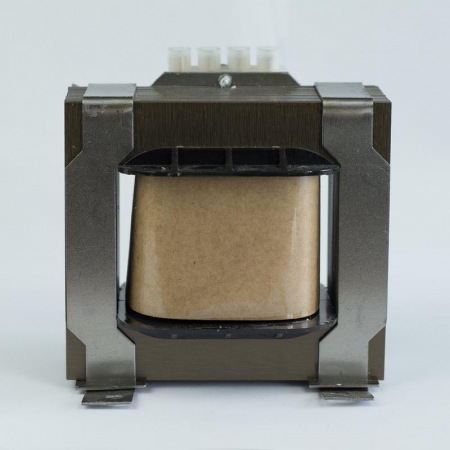

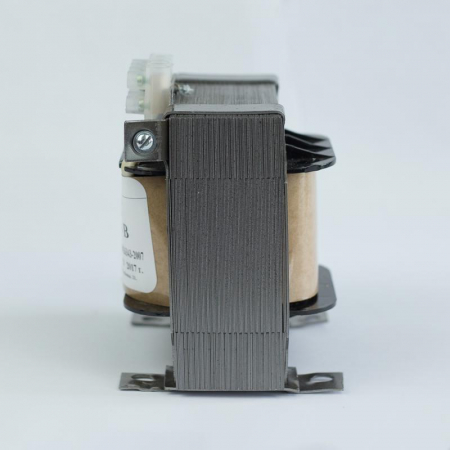

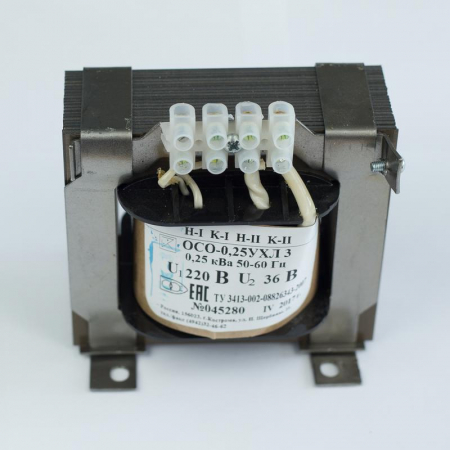

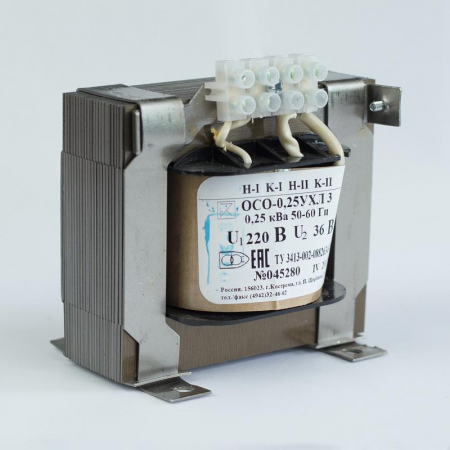

Понижающие трансформаторы ОСО (однофазные) торговой марки Костромское ФГУ ИК-1 предназначены для преобразования переменного напряжения одной величины 380/220В в напряжение другой величины 110; 42;36;24;12В.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются для питания цепей управления местного освещения и сигнализации сложных схем с целью повышения надежности работы электрических аппаратов и обеспечения более безопасного обслуживания электрооборудования.
• ПРИНЦИП ДЕЙСТВИЯ
Однофазный трансформатор состоит из двух обмоток . При подключении к источнику переменный ток создает переменный магнитный поток, который замыкаясь по сердечнику пронизывает витки как первичной так и вторичной обмоток трансформатора, индуцируя в них ЭДС. При соединении вторичной обмотки с нагрузкой в ней под действием ЭДС возникнет переменный ток. Таким образом, электрическая энергия передается из первичной цепи трансформатора во вторичную.
Понижающие трансформаторы ОСО (однофазные) торговой марки Костромское ФГУ ИК-1 предназначены для преобразования переменного напряжения одной величины 380/220В в напряжение другой величины 110; 42;36;24;12В.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются для питания цепей управления местного освещения и сигнализации сложных схем с целью повышения надежности работы электрических аппаратов и обеспечения более безопасного обслуживания электрооборудования.
• ПРИНЦИП ДЕЙСТВИЯ
Однофазный трансформатор состоит из двух обмоток . При подключении к источнику переменный ток создает переменный магнитный поток, который замыкаясь по сердечнику пронизывает витки как первичной так и вторичной обмоток трансформатора, индуцируя в них ЭДС. При соединении вторичной обмотки с нагрузкой в ней под действием ЭДС возникнет переменный ток. Таким образом, электрическая энергия передается из первичной цепи трансформатора во вторичную.
Документы
AN03_W00181.19
1,3 мб
|
Период гарантии
|
3 года |
|
Код товара
|
23012 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
ОС0000002215 |
|
Бренд
|
Костромское ФКУ ИК-1 |
|
Ширина
|
124 мм |
|
Глубина
|
89 мм |
|
Степень защиты IP
|
IP00 |
|
Высота
|
126 мм |
|
Первичное напряжение 1 с
|
220 В |
|
Первичное напряжение 1 по
|
220 В |
|
Разработан как трансформатор безопасности
|
Да |
|
Относительное напряжение короткого замыкания Uk
|
5.5 % |
|
Вторичное напряжение 1 с
|
24 В |
|
Вторичное напряжение 1 по
|
24 В |
|
Номинальная полная мощность, В.А
|
250 В.А |
|
Длина в упаковке
|
0.35 |
|
Ширина в упаковке
|
0.128 |
|
Высота в упаковке
|
0.066 |
