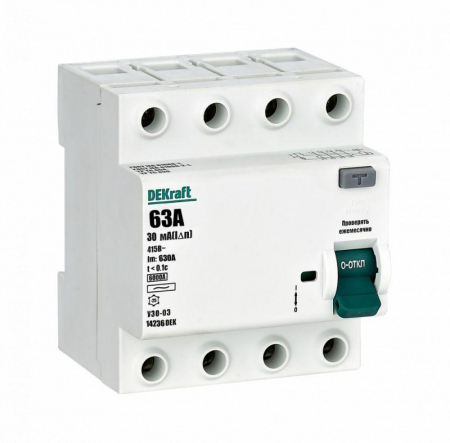

Выключатель дифференциального тока серии УЗО-03 DEKraft; 4P; номинальный ток 63 А; ном.дифф. ток 30 мА; электромеханический; тип дифференциального расцепителя - AC; на DIN-рейку. ВДТ устанавливаются в сетях напряжением до 400 В пер.тока. ВДТ применяются для защиты электроустановок от риска возникновения пожаров вследствие утечек тока. Конструкция устройств позволяет эксплуатировать их даже при низкой температуре.
При сборке выключатель дифференциального тока (ВДТ) и автоматический выключатель (для защиты ВДТ) устанавливаются последовательно, при этом номинальный ток аппарата должен быть на одну ступень выше — т. е. 20А при установке последовательно с автоматом на 16А, 32А при установке с автоматом на 25А.
При сборке выключатель дифференциального тока (ВДТ) и автоматический выключатель (для защиты ВДТ) устанавливаются последовательно, при этом номинальный ток аппарата должен быть на одну ступень выше — т. е. 20А при установке последовательно с автоматом на 16А, 32А при установке с автоматом на 25А.
Документы
NA46_V.04878.22
1,7 мб
kat_shn_22
19,1 мб
|
Период гарантии
|
5 лет |
|
Серия
|
DEKraft |
|
Код товара
|
1585260 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
14236DEK |
|
Бренд
|
DEKraft |
|
Степень защиты IP
|
IP20 |
|
Способ монтажа
|
DIN-рейка |
|
Номинальное напряжение, В
|
400 В |
|
Количество полюсов
|
4 |
|
Номинальный ток, А
|
63 А |
|
Глубина монтажа, установки
|
75.5 мм |
|
Ширина в числах модульных расстояний
|
4 |
|
Номинальное напряжение изоляции Ui
|
500 В |
|
Номинальная отключающая способность в соответствии с EN 60898, кА
|
6 кА |
|
Номинальное импульсное напряжение
|
4 кВ |
|
Номинальный ток утечки
|
0.03 А |
|
Тип по току утечки
|
Переменный ток (AC) |
|
Степень загрязнения (число)
|
2 |
|
Частота (Гц)
|
50/60 Гц |
|
Селективная защита
|
Нет |
|
Номинальная предельная наибольшая отключающая способность (Icw), кА
|
6 кА |
|
С кратковременной задержкой отключения
|
Нет |
|
Возможна дополнительная комплектация
|
Нет |
|
Длина в упаковке
|
0.09 |
|
Ширина в упаковке
|
0.08 |
|
Высота в упаковке
|
0.07 |
