Код товара:
1656761

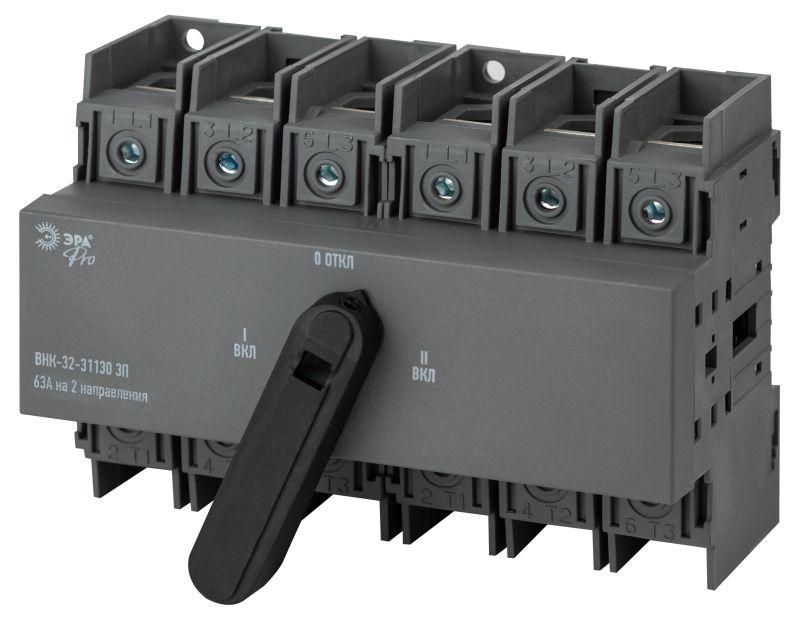

Выключатель-разъединитель предназначен для эксплуатации в электрических цепях переменного тока частотой 50Гц и напряжением до 690В. Используется для включения/отключения электрических цепей в устройствах распределения электрической энергии.Исполнения выключателей-разъединителей:- с установленной рукояткой для управления;- реверсивные, с установленной рукояткой для управления. Реверсивные выключатели-разъединители предназначены для переключения нагрузки на резервную линию с разрывом питания. Электрические характеристики реверсивных выключателей-разъединителей ВНК позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.Выключатели разъединители ВНК имеют возможность подключения дополнительного четвертого полюса (модели 160-400А)
Документы
P_BNK
2,5 мб
|
Период гарантии
|
5 лет |
|
Код товара
|
1656761 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
Б0054012 |
|
Количество полюсов
|
3 |
|
Номинальный ток длительной нагрузки Iu, А
|
63 А |
|
Моторный привод опционально
|
Нет |
|
Конструктивное исполнение
|
Комплектное устройство в корпусе |
|
Номинальная мощность при AC-3, 400 В
|
63 кВт |
|
Номинальное напряжение с
|
690 В |
|
Номинальное напряжение по
|
690 В |
|
Степень защиты (IP) лицевой стороны
|
IP20 |
|
С блокировкой
|
Да |
|
Тип присоединения главной электрической цепи
|
Болтовое соединение |
|
Тип элемента управления
|
Тумблер |
|
Исполнение в качестве главного выключателя
|
Да |
|
Исполнение в качестве выключателя-разъединителя
|
Нет |
|
Номинальная мощность в рабочем режиме AC-23, 400 В
|
34 кВт |
|
Номинальный кратковременно выдерживаемый ток Icw
|
3000 кА |
|
Цвет элементов управления
|
Черный |
|
Максимальное номинальное рабочее напряжение Ue переменного тока AC, В
|
690 В |
|
Независимый расцепитель
|
Нет |
|
Реверсивное исполнение
|
Да |
|
Условный номинальный ток короткого замыкания Iq
|
160 кА |
|
Длина в упаковке
|
0.16 |
|
Ширина в упаковке
|
0.11 |
|
Высота в упаковке
|
0.08 |
