Комплексная проверка электрических щитов перед сдачей заказчику: от теории к практике
12 марта 2025 0:00

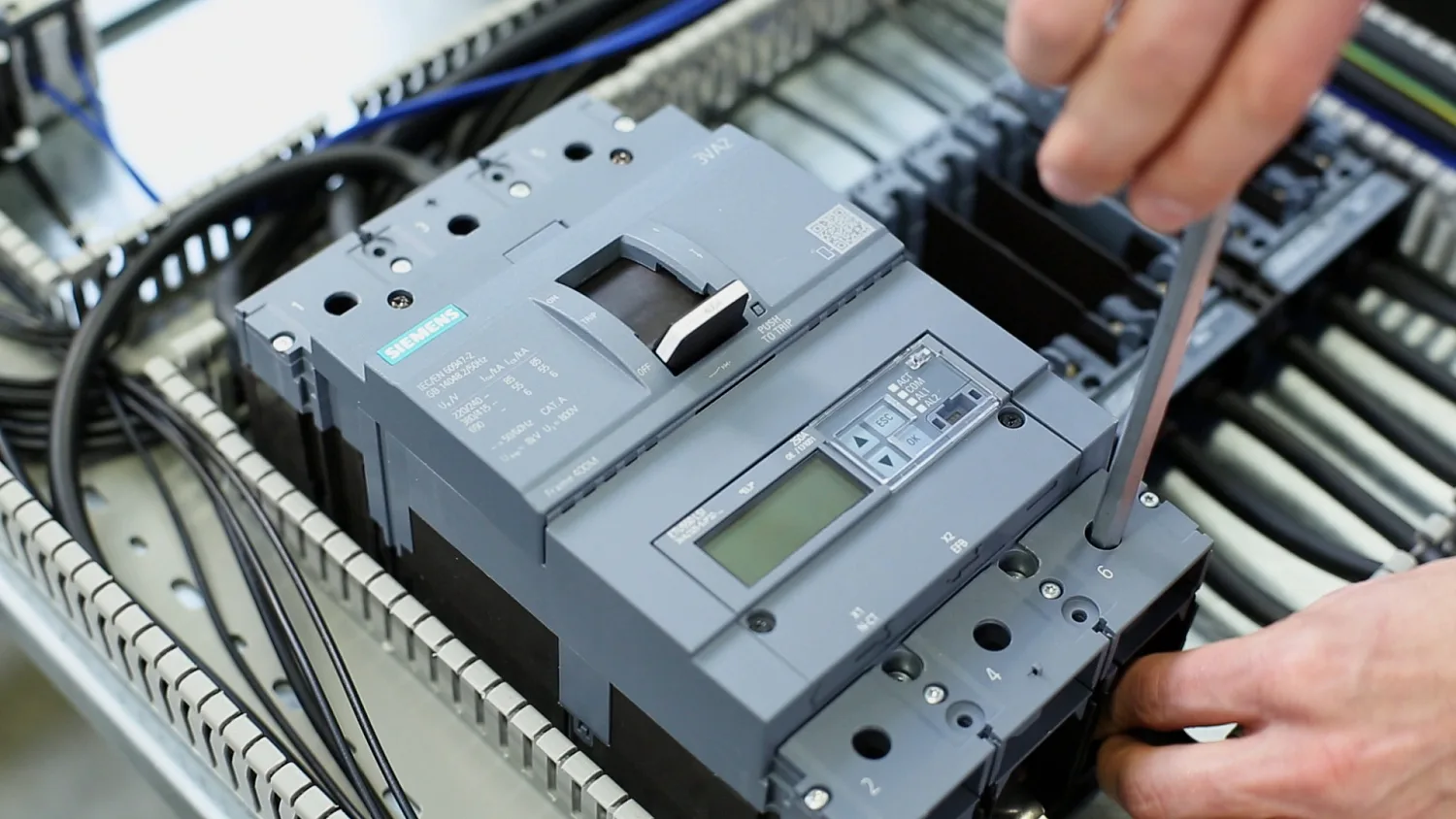

Сборка электрического щита – это сложный технологический процесс, требующий не только профессионального подхода к монтажу, но и тщательной проверки всех компонентов системы. После завершения сборки каждый щит проходит обязательную процедуру лабораторных испытаний, которая включает несколько важных этапов.
На первом этапе специалисты проводят детальный осмотр всех элементов щита. Проверяется соответствие установленной аппаратуры проектной документации, правильность маркировки проводов и качество их обжима. Особое внимание уделяется проверке воздушных зазоров и путей токов утечки в местах соединения шин и проводов.
Испытание изоляции
Этот этап является критически важным для обеспечения безопасности эксплуатации. При проведении испытаний все аппараты, за исключением тех, что не могут выдержать повышенное напряжение, подключаются к источнику испытательного напряжения. Например, для щита с рабочим напряжением 230/400 В подается испытательное напряжение 2500 В частотой 50 Гц на срок до 5 секунд. Успешным считается испытание при отсутствии пробоя и дугового разряда.
Контроль сопротивления изоляции
Минимально допустимое значение сопротивления изоляции составляет 1000 Ом/В. Этот параметр измеряется специальным оборудованием, позволяющим определить качество изоляции всех элементов щита. От точности этих измерений зависит надежность работы всей системы в будущем.
Проверка защитных механизмов
На данном этапе проводится тщательная проверка всех защитных экранов на токоведущих частях, наличие и качество заземления, а также состояние контактных шайб в узлах соединения. Особое внимание уделяется проверке правильности подключения заземляющих проводников.
Функциональное тестирование
Финальный этап включает проверку работоспособности всех ключевых элементов:
устройств релейной защиты
контрольно-измерительных приборов
систем блокировки
автоматических выключателей
Документация и маркировка
В завершение проверки специалисты проверяют наличие всех необходимых маркировок и табличек с техническими характеристиками, которые должны полностью соответствовать проектной документации.
Преимущества профессиональной проверки
Проведение полного комплекса лабораторных испытаний позволяет:
гарантировать безопасность эксплуатации
обеспечить надежность всех систем
предотвратить возможные неисправности
продлить срок службы оборудования
Только после успешного прохождения всех этапов проверки электрический шкаф считается готовым к эксплуатации. Такой многоуровневый подход к тестированию обеспечивает максимальную надежность и безопасность всей системы электроснабжения.
Важно отметить, что все испытания проводятся квалифицированными специалистами с использованием профессионального измерительного оборудования, что гарантирует точность результатов и качество выполненных работ.
