Новинка

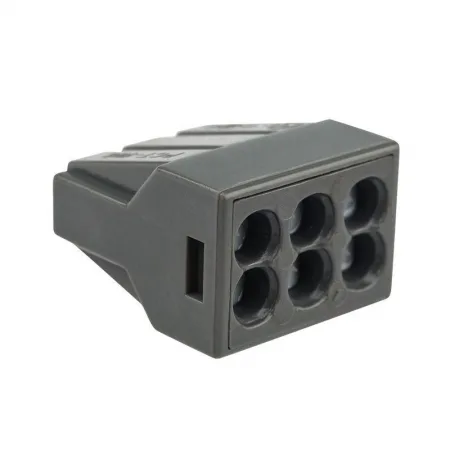

Электромонтажные экспресс-клеммы позволят вам с легкостью, а главное безопасно и мгновенно, соединить 6 проводов между собой (алюминиевые и медные как одножильные, так и многожильные).
Достаточно просто вставить жилу кабеля или провода в клемму и самозажимной контакт надежно зафиксирует соединение.
Диаметр соединяемых проводов должен составлять в сечении от 1,0 до 2,5 кв.мм. Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Подключение осуществляется способом проталкивания до упора очищенного от изоляции провода в свободное гнездо клеммы. В свою очередь клеммы наполнены специальной контактной пастой, которая создает барьер для попадания влаги внутрь разъема, а также препятствует окислению проводников. Специальное технологическое отверстие с обратной стороны клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из черного пластика в совокупности с изолирующей пастой внутри делает контакт изолированным. При необходимости демонтаж производится вытягиванием проводника из гнезда с одновременным покачиванием провода.
Характеристики:
Количество контактов: 6
Материал подключаемых проводов: Al, Cu
Типы подключаемых проводов: одножильные, многожильные
Напряжение: 250 В
Ток: 24 А
Поддерживаемое сечение: от 1,0 до 2,5 кв.мм
Рабочая температура: –45...+80 град.С
Наличие изолирующей пасты: есть
Ширина: 18,7 мм
Высота: 13,6ммм
Глубина: 19.5 мм
Достаточно просто вставить жилу кабеля или провода в клемму и самозажимной контакт надежно зафиксирует соединение.
Диаметр соединяемых проводов должен составлять в сечении от 1,0 до 2,5 кв.мм. Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Подключение осуществляется способом проталкивания до упора очищенного от изоляции провода в свободное гнездо клеммы. В свою очередь клеммы наполнены специальной контактной пастой, которая создает барьер для попадания влаги внутрь разъема, а также препятствует окислению проводников. Специальное технологическое отверстие с обратной стороны клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из черного пластика в совокупности с изолирующей пастой внутри делает контакт изолированным. При необходимости демонтаж производится вытягиванием проводника из гнезда с одновременным покачиванием провода.
Характеристики:
Количество контактов: 6
Материал подключаемых проводов: Al, Cu
Типы подключаемых проводов: одножильные, многожильные
Напряжение: 250 В
Ток: 24 А
Поддерживаемое сечение: от 1,0 до 2,5 кв.мм
Рабочая температура: –45...+80 град.С
Наличие изолирующей пасты: есть
Ширина: 18,7 мм
Высота: 13,6ммм
Глубина: 19.5 мм
Документы
AB53_W01865
1,1 мб
Период гарантии
|
24 месяца |
Код товара
|
1452180 |
Кол-во штук в упаковке
|
50 |
Артикул
|
07-3060 |
Бренд
|
Rexant |
Цвет
|
Черный |
Номинальный ток
|
24 А |
Номинальное поперечное сечение с
|
0.75 кв.мм |
Номинальное поперечное сечение по
|
2.5 кв.мм |
Номинальное напряжение, В
|
250 В |
Количество зажимов, клемм
|
6 |
Подходит для однопроволочных проводников
|
Да |
Сечение гибкого проводника с наконечником с, кв.мм
|
0.08 кв.мм |
Сечение гибкого проводника с наконечником по, кв.мм
|
2.5 кв.мм |
Подходит для многопроволочных проводников
|
Нет |
Подходит для гибкого провод(ник)а
|
Нет |
С рычагом управления
|
Нет |
Длина в упаковке
|
0.11 |
Ширина в упаковке
|
0.09 |
Высота в упаковке
|
0.06 |
