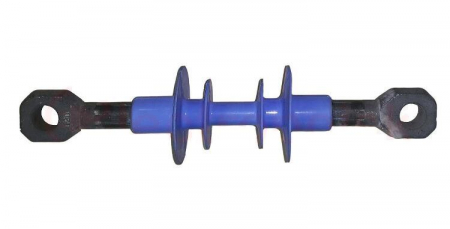

Изоляторы линейные подвесные полимерные типа ЛК 70/10-И, ЛК120/10-И предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 ВЛ переменного тока напряжением 6-10 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до + 50град. В обозначении изолятора последовательно указаны: тип, разрушающая нагрузка, класс напряжения, модификация, степень загрязнения и сочетание типов верхнего и нижнего оконцевателей. Конструкция изоляторов позволяет осуществлять монтаж устройств защиты от дуги УЗД-3 или УЗПН непосредственно на оконцеватели.
Изготавливаются по ТУ 3494-005-57966314-2006.
Изготавливаются по ТУ 3494-005-57966314-2006.
Документы
AJ49._N03303
907,1 кб
|
Период гарантии
|
60 месяцев |
|
Код товара
|
1459268 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
00000000371 |
|
Бренд
|
INSTA |
|
Длина, мм
|
310 мм |
|
Материал
|
Композит |
|
Исполнение
|
Изолятор подвесной |
|
Диаметр, мм
|
90 мм |
|
Номинальное напряжение, В
|
10 кВ |
|
Предельная нагрузка, кН
|
70 кН |
|
Вес, г
|
1.2 кг |
|
Путь утечки
|
400 мм |
|
Степень загрязнения
|
3 |
|
Максимальное импульсное напряжение
|
100 кВ |
|
Максимальное напряжение под дождем
|
42 кВ |
|
Длина в упаковке
|
0.36 |
|
Ширина в упаковке
|
0.09 |
|
Высота в упаковке
|
0.09 |
