• НАЗНАЧЕНИЕ

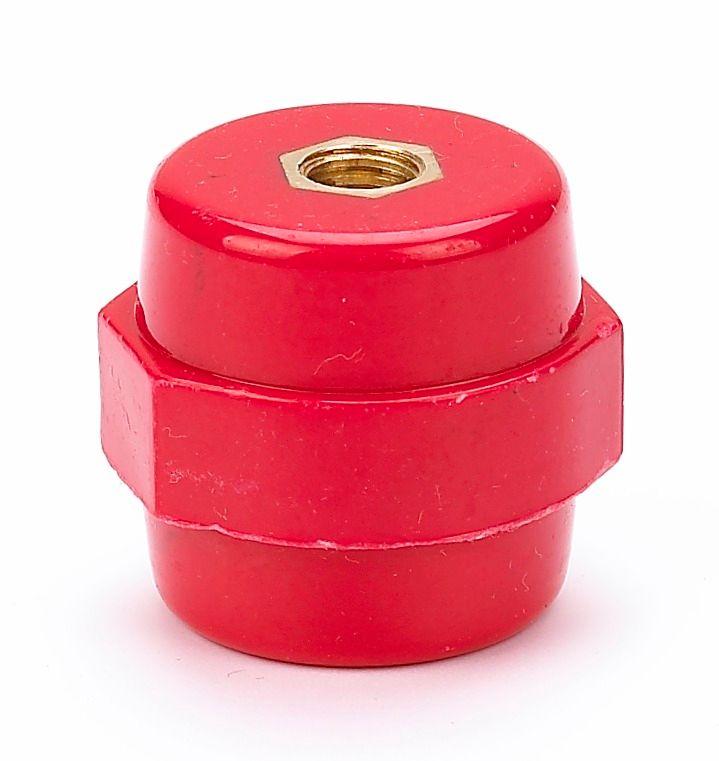

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
сборка шкафов и низковольтных комплектных устройств на напряжение до 1000В.
• ПРИНЦИП ДЕЙСТВИЯ
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины). Диэлектрические свойства определяются материалом и конструкцией изолятора.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ
Болт М6 (для изоляторов SM25) или М8 (для изоляторов SM30…SM60), при условии, что болты в комплект изоляторов не входят.
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
сборка шкафов и низковольтных комплектных устройств на напряжение до 1000В.
• ПРИНЦИП ДЕЙСТВИЯ
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины). Диэлектрические свойства определяются материалом и конструкцией изолятора.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ
Болт М6 (для изоляторов SM25) или М8 (для изоляторов SM30…SM60), при условии, что болты в комплект изоляторов не входят.
Документы
SPRAVKA_3300-1
38 кб
kat_shn_21
9,5 мб
|
Период гарантии
|
3 года |
|
Серия
|
DeKraft |
|
Код товара
|
1113321 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
32101DEK |
|
Бренд
|
DEKraft |
|
Длина, мм
|
30 мм |
|
Внешний диаметр
|
26 мм |
|
Метрический размер соединительной резьбы
|
8 |
|
Длина в упаковке
|
0.042 |
|
Ширина в упаковке
|
0.026 |
|
Высота в упаковке
|
0.023 |
