Новинка
Код товара:
1256268

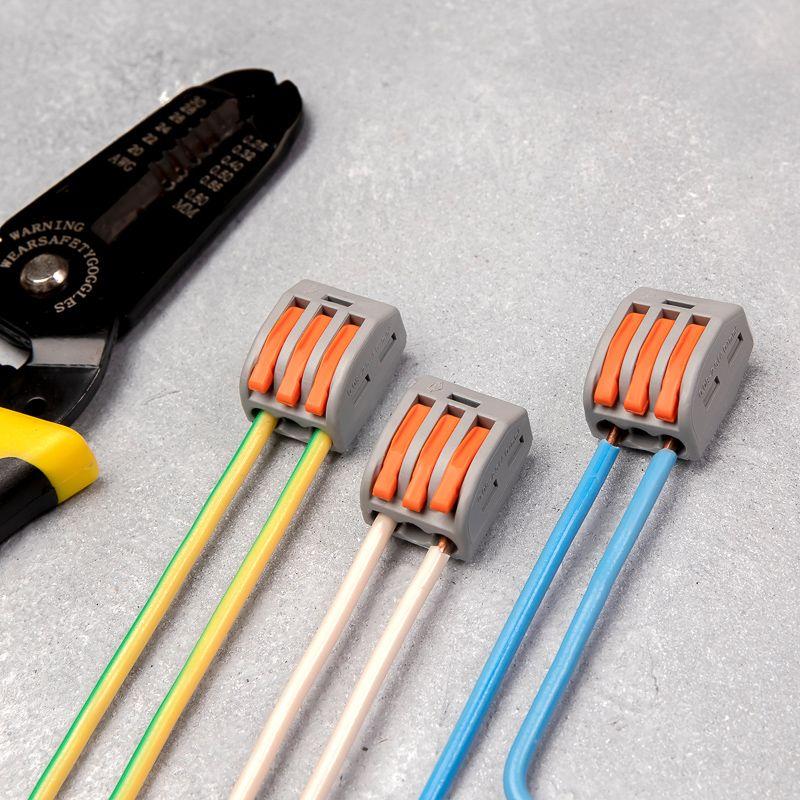

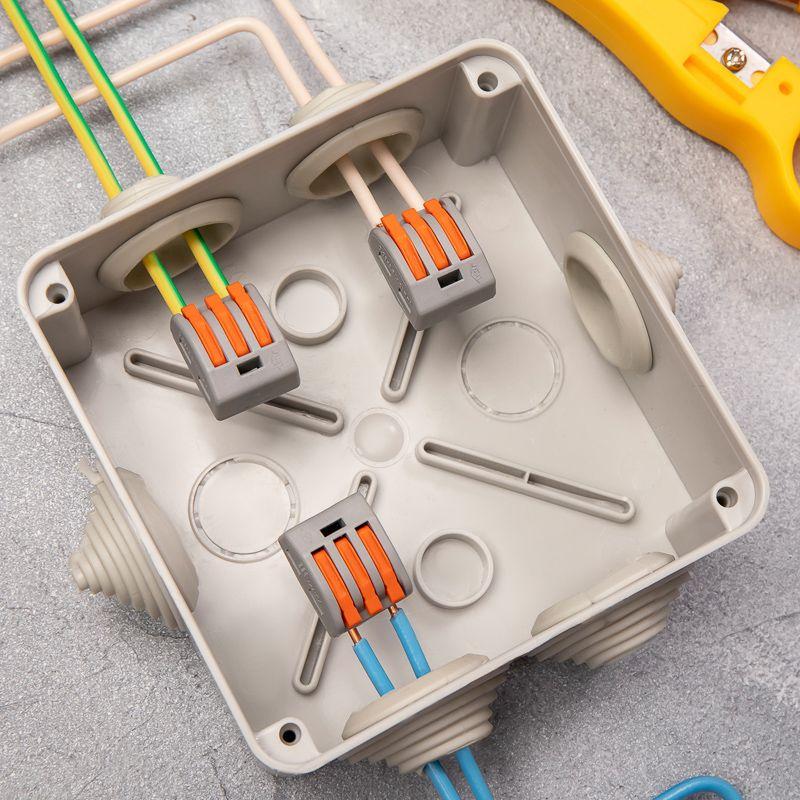

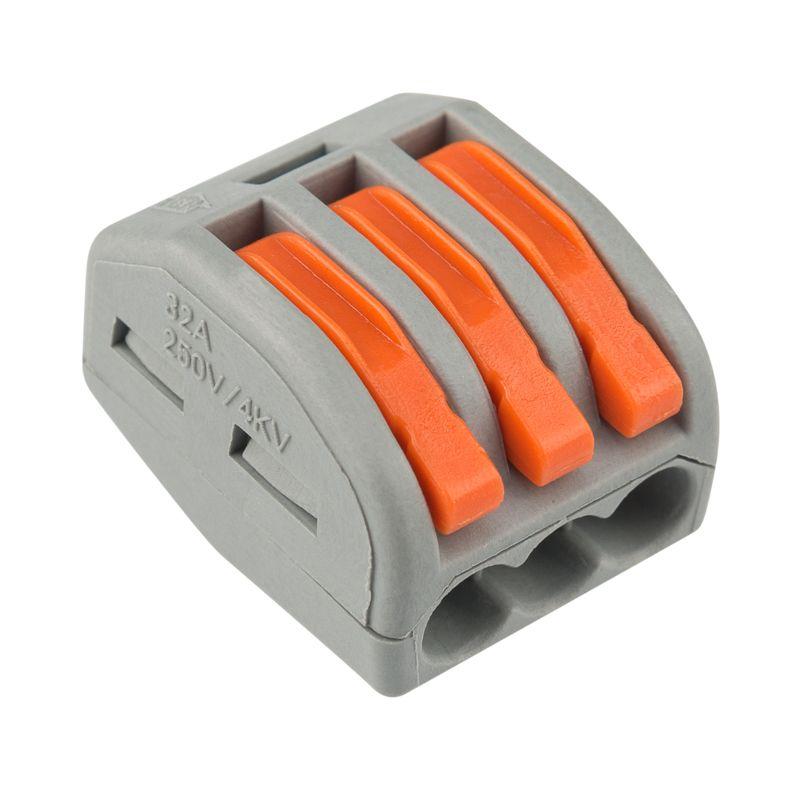

Соединительная многоразовая клемма REXANT на 3 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.

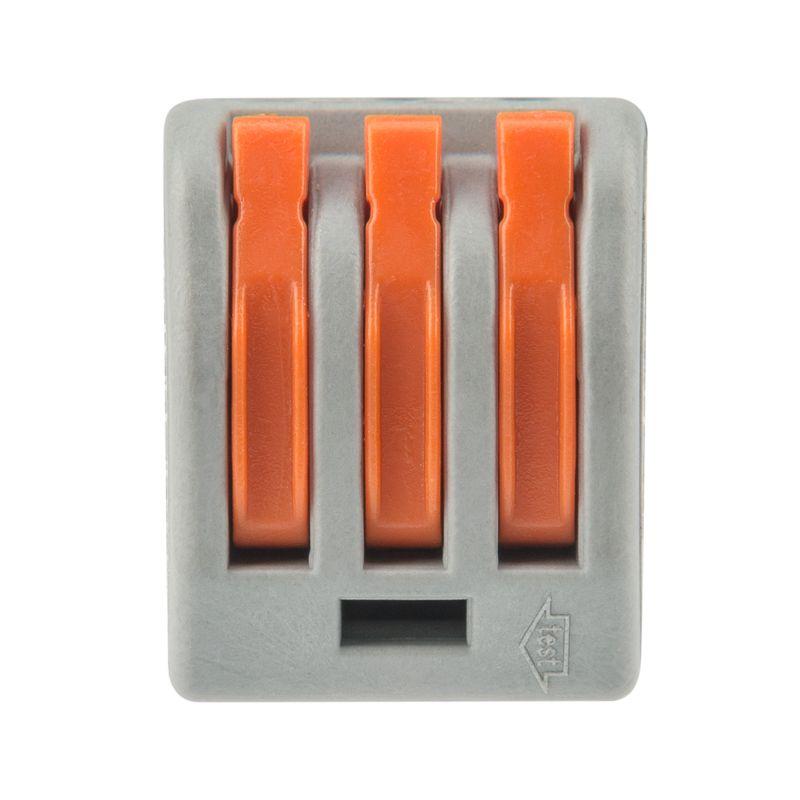

Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.

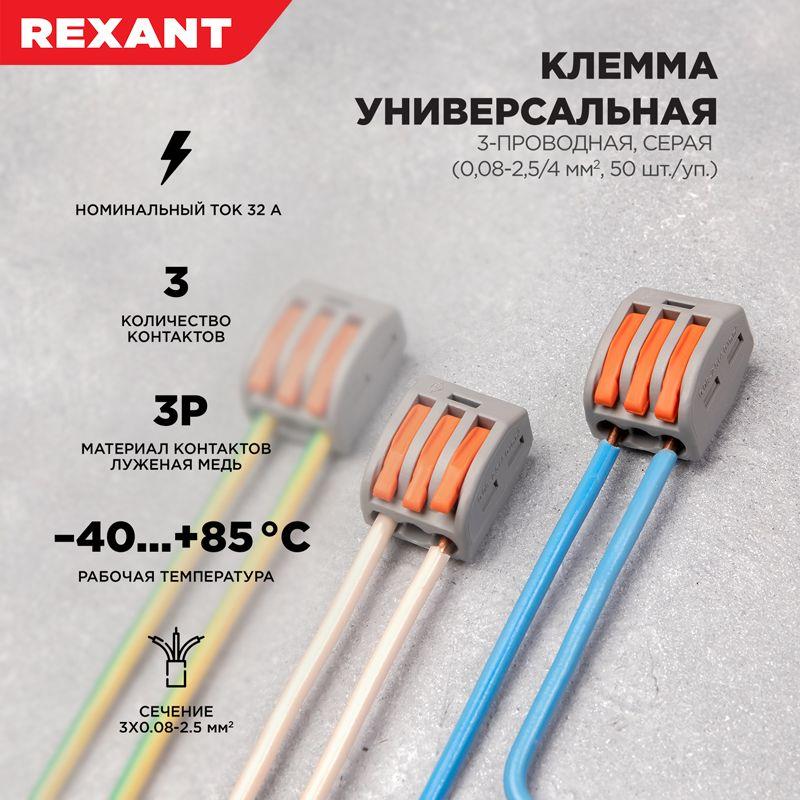

Характеристики:
Размер: 17x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG
Поддерживаемое сечение: 3x0.08-4 кв.мм (одножильный провод), 3x0.08-2.5 кв.мм (многожильный провод)
Рабочая температура: –40...+85 ?C
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 17x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG
Поддерживаемое сечение: 3x0.08-4 кв.мм (одножильный провод), 3x0.08-2.5 кв.мм (многожильный провод)
Рабочая температура: –40...+85 ?C
Документы
AB53_W01865
1,1 мб
|
Период гарантии
|
24 месяца |
|
Код товара
|
1256268 |
|
Кол-во штук в упаковке
|
50 |
|
Артикул
|
07-5253-4 |
|
Бренд
|
Rexant |
|
Цвет
|
Светло-серый |
|
Номинальный ток
|
32 А |
|
Номинальное поперечное сечение с
|
0.08 кв.мм |
|
Номинальное поперечное сечение по
|
4 кв.мм |
|
Номинальное напряжение, В
|
400 В |
|
Количество зажимов, клемм
|
3 |
|
Подходит для однопроволочных проводников
|
Да |
|
Сечение гибкого проводника с наконечником с, кв.мм
|
0.08 кв.мм |
|
Сечение гибкого проводника с наконечником по, кв.мм
|
2.5 кв.мм |
|
Подходит для многопроволочных проводников
|
Да |
|
Подходит для гибкого провод(ник)а
|
Да |
|
С рычагом управления
|
Да |
|
Длина в упаковке
|
0.017 |
|
Ширина в упаковке
|
0.015 |
|
Высота в упаковке
|
0.021 |
