Новинка

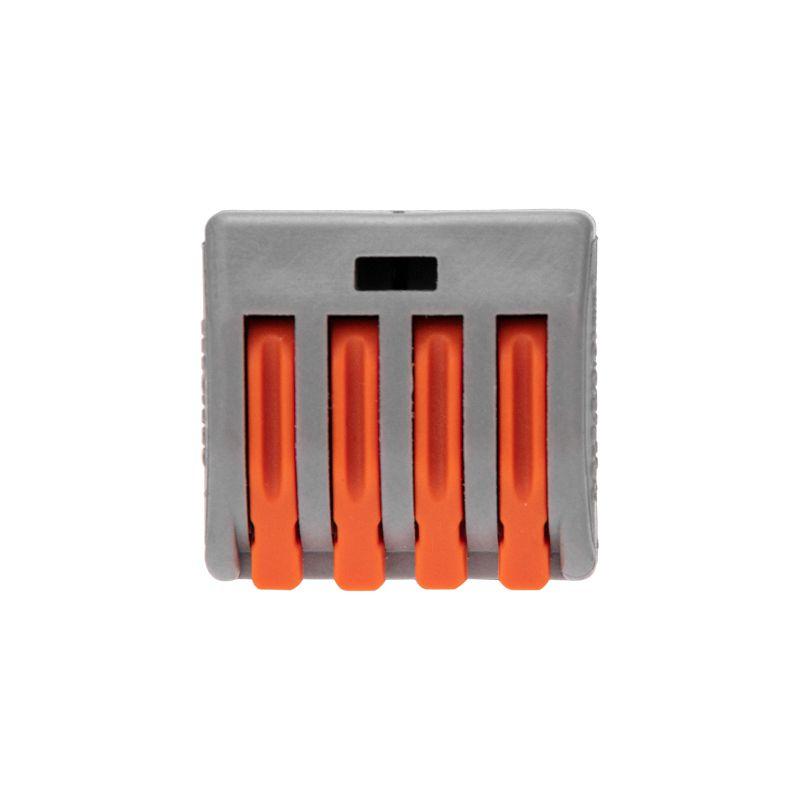

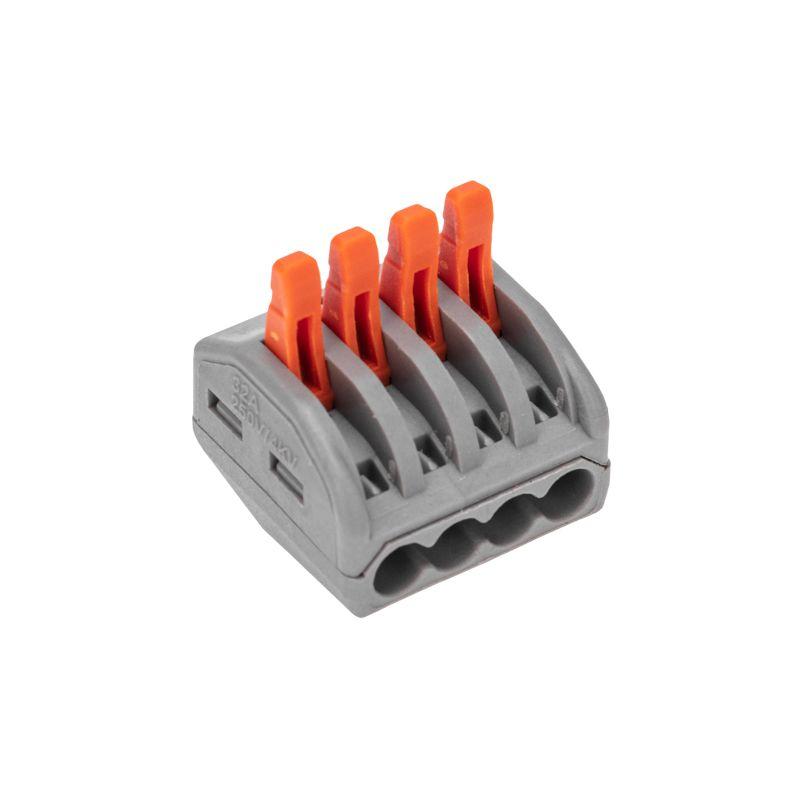

Соединительная многоразовая клемма СМК 22-414 тм REXANT на 4 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
Характеристики:
Материал: Полиамид 66;
Количество контактов: 4;
Материал контактов: луженая медь;
Зажим: сталь;
Цвет: серый;
Напряжение: 400В;
Типы подключаемых проводов: одножильные, многожильные;
Ток: для одножильных проводов — 32А, для многожильных проводов — 24А;
Поддерживаемое сечение: 4x0.08-4мм2 (одножильный провод), 4x0.08-2.5мм2 (многожильный провод);
Рабочая температура: –40...+85 ?C.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
Характеристики:
Материал: Полиамид 66;
Количество контактов: 4;
Материал контактов: луженая медь;
Зажим: сталь;
Цвет: серый;
Напряжение: 400В;
Типы подключаемых проводов: одножильные, многожильные;
Ток: для одножильных проводов — 32А, для многожильных проводов — 24А;
Поддерживаемое сечение: 4x0.08-4мм2 (одножильный провод), 4x0.08-2.5мм2 (многожильный провод);
Рабочая температура: –40...+85 ?C.
|
Период гарантии
|
3 года |
|
Код товара
|
1841520 |
|
Кол-во штук в упаковке
|
50 |
|
Артикул
|
07-5254-4 |
|
Цвет
|
Светло-серый |
|
Номинальный ток
|
32 А |
|
Номинальное поперечное сечение с
|
0.08 кв.мм |
|
Номинальное поперечное сечение по
|
2.5 кв.мм |
|
Количество зажимов, клемм
|
4 |
|
Подходит для однопроволочных проводников
|
Да |
|
Сечение гибкого проводника с наконечником с, кв.мм
|
0.1 кв.мм |
|
Сечение гибкого проводника с наконечником по, кв.мм
|
3 кв.мм |
|
Подходит для многопроволочных проводников
|
Да |
|
Подходит для гибкого провод(ник)а
|
Да |
|
С рычагом управления
|
Да |
|
Длина в упаковке
|
0.15 |
|
Ширина в упаковке
|
0.15 |
|
Высота в упаковке
|
0.03 |
