• НАЗНАЧЕНИЕ
Винтовой клеммный зажим предназначен для электрического соединения медных и алюминиевых проводов с сечением до 6,0 мм2 в электрических цепях постоянного тока напряжением 220-240 В и переменного тока напряжением 380 В с частотой 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Клеммники винтовые применяют для подключения к электропроводке люстр, спотов и других светотехнических приборов, а также используются в электрических щитках и распаячных коробках.
• ПРИНЦИП ДЕЙСТВИЯ

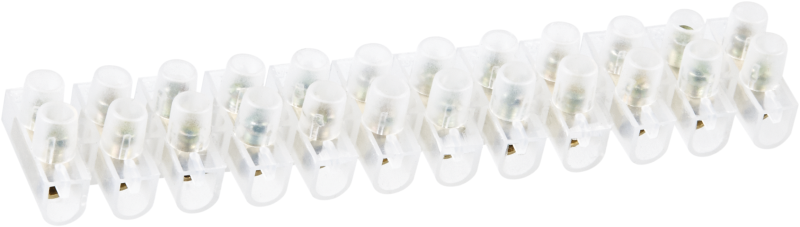

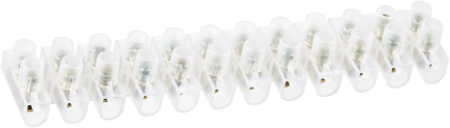

Клемная колодка состоит из 12 парных зажимов и легко режется на блоки с меньшим числом клеммных пар. Подключение электрических проводников осуществляется при помощи прижатия проводов винтами из оцинкованной стали. Материал корпуса колодки – белый или черный пластичный полиэтилен. Материал металлической планки – латунь.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКССЕСУАРЫ
В стандартную комплектацию входит само изделие
Винтовой клеммный зажим предназначен для электрического соединения медных и алюминиевых проводов с сечением до 6,0 мм2 в электрических цепях постоянного тока напряжением 220-240 В и переменного тока напряжением 380 В с частотой 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Клеммники винтовые применяют для подключения к электропроводке люстр, спотов и других светотехнических приборов, а также используются в электрических щитках и распаячных коробках.
• ПРИНЦИП ДЕЙСТВИЯ
Клемная колодка состоит из 12 парных зажимов и легко режется на блоки с меньшим числом клеммных пар. Подключение электрических проводников осуществляется при помощи прижатия проводов винтами из оцинкованной стали. Материал корпуса колодки – белый или черный пластичный полиэтилен. Материал металлической планки – латунь.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКССЕСУАРЫ
В стандартную комплектацию входит само изделие
Документы
NV54_V.02837.22
1,2 мб
71001
47,7 кб
|
Период гарантии
|
12 месяцев |
|
Серия
|
NTB |
|
Код товара
|
155948 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
71001 |
|
Бренд
|
NAVIGATOR |
|
Цвет
|
Белый |
|
Номинальный ток In
|
3 А |
|
Способ монтажа
|
Прямая установка |
|
Номинальное напряжение, В
|
400 В |
|
Количество полюсов
|
12 |
|
Рабочая температура с
|
80 град.C |
|
Рабочая температура по
|
80 град.C |
|
Количество клемм на полюс
|
2 |
|
Тип электрического присоединения 1
|
Винтовое соединение |
|
Тип электрического присоединения 2
|
Винтовое соединение |
|
Сечение однопроволочного проводника с
|
1 кв.мм |
|
Сечение однопроволочного проводника по
|
4 кв.мм |
|
Сечение многопроволочного гибкого проводника с
|
1 кв.мм |
|
Сечение многопроволочного гибкого проводника по
|
4 кв.мм |
|
Материал изоляции корпуса
|
Термопласт |
|
Расположение присоединения
|
Сбоку |
|
Версия испытанная на взрывозащищенность "Ex е"
|
Нет |
|
Длина в упаковке
|
0.046 |
|
Ширина в упаковке
|
0.0295 |
|
Высота в упаковке
|
0.012 |
