• НАЗНАЧЕНИЕ

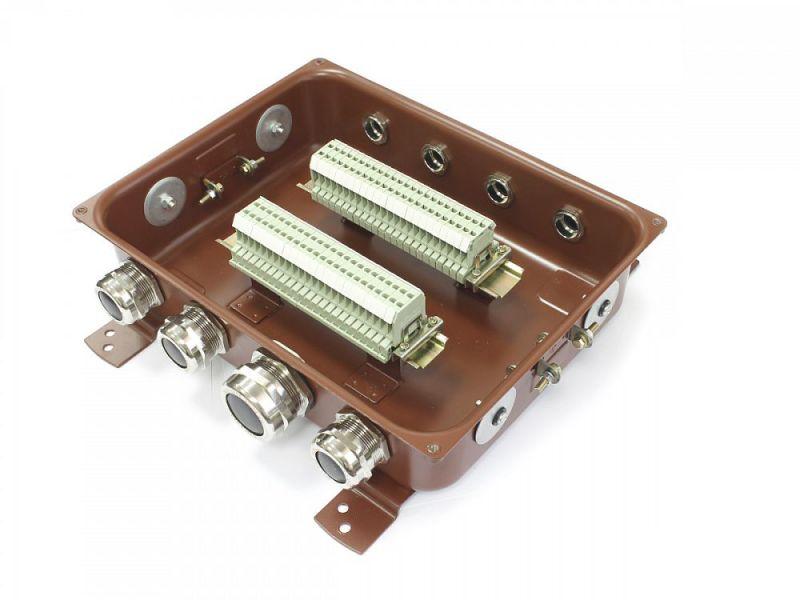

изделие КЗНС представляет собой герметичную разборную металлическую коробку с кабельными вводами и предназначено для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 52 и силовыми кабелями с алюминиевыми и медными жилами сечением от 1,5 до 6,0 кв.мм.
Коробка укомплектована клеммами, количество определяется модификацией коробки.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Соединение, разветвление и монтаж электрических цепей с напряжением до 660В и токами не более 10 или 16А (ток определяется модификацией коробки) на промышленных и коммерческих объектах без специальных требований к взрывозащищенности оборудования.
• ПРИНЦИП ДЕЙСТВИЯ
Перед монтажом кабелей коробка вскрывается, через кабельные вводы проводятся и разделываются кабели, электрический контакт жил обеспечивается клеммами. После завершения электромонтажа коробка собирается, может быть закреплена на опорной поверхности. Конструкция коробки обеспечивает IP65, климатическое исполнение У2.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ
набор электромонтажного инструмента;
изделие КЗНС представляет собой герметичную разборную металлическую коробку с кабельными вводами и предназначено для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 52 и силовыми кабелями с алюминиевыми и медными жилами сечением от 1,5 до 6,0 кв.мм.
Коробка укомплектована клеммами, количество определяется модификацией коробки.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Соединение, разветвление и монтаж электрических цепей с напряжением до 660В и токами не более 10 или 16А (ток определяется модификацией коробки) на промышленных и коммерческих объектах без специальных требований к взрывозащищенности оборудования.
• ПРИНЦИП ДЕЙСТВИЯ
Перед монтажом кабелей коробка вскрывается, через кабельные вводы проводятся и разделываются кабели, электрический контакт жил обеспечивается клеммами. После завершения электромонтажа коробка собирается, может быть закреплена на опорной поверхности. Конструкция коробки обеспечивает IP65, климатическое исполнение У2.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ
набор электромонтажного инструмента;
Документы
AD84_W00192.20
2,1 мб
|
Период гарантии
|
2 года |
|
Код товара
|
278490 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
zeta30319 |
|
Бренд
|
ГОФРОМАТИК |
|
Ширина
|
266 мм |
|
Не содержит (без) галогенов
|
Да |
|
Глубина
|
107 мм |
|
Длина, мм
|
345 мм |
|
Материал
|
Сталь |
|
Температура эксплуатации с, град.C
|
-40 град.C |
|
Температура эксплуатации по, град.C
|
60 град.C |
|
Степень защиты IP
|
IP65 |
|
Степень защиты (NEMA)
|
4 |
|
Способ монтажа
|
Открытой установки |
|
Для взрывоопасных зон по газу
|
Нет (без) |
|
Для зоны взрывозащиты по пыли (Директивы ATEX ЕС)
|
Нет (без) |
|
С крышкой
|
Да |
|
С прозрачной крышкой
|
Нет |
|
Номинальное напряжение изоляции Ui
|
660 В |
|
Пломбируемая
|
Нет |
|
Температура эксплуатации с
|
-40 град.C |
|
Температура эксплуатации по
|
60 град.C |
|
Количество входов, вводов
|
12 |
|
Взрывопроверенное исполнение
|
Нет |
|
Фиксация крышки
|
Винтовое |
|
Максимальное сечение проводника, кв.мм
|
4 кв.мм |
|
Возможность расширения
|
Нет |
|
Огнестойкая целостность цепи (по стандарту DIN 4102-12)
|
Нет (без) |
|
Толщина плиты шкафа
|
2 мм |
|
Количество соединительных клемм
|
32 |
|
Длина в упаковке
|
0.333 |
|
Ширина в упаковке
|
0.367 |
|
Высота в упаковке
|
0.11 |
