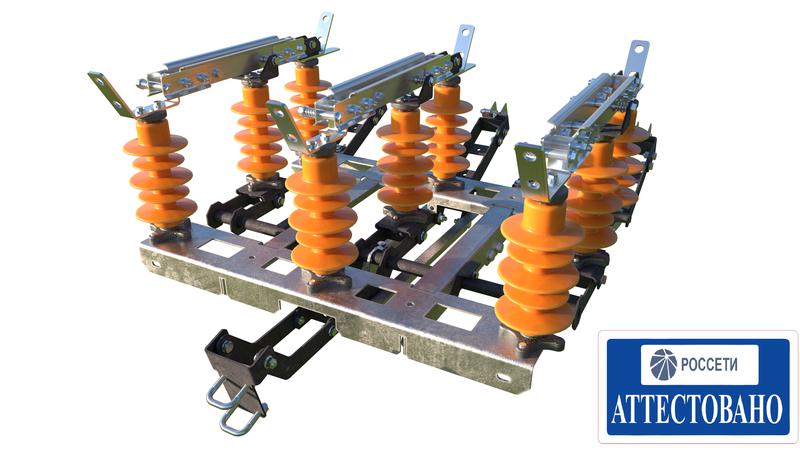

РЛР-Тесла-1-10/630 УХЛ1 представляет собой разъединитель линейный рубящего типа с заземлителем со стороны подвижного контакта, и является улучшенным аналогом разъединителей РЛК-1(а,б)-10.IV/400 УХЛ1 и РЛНД-1-10/400 УХЛ1, рекомендуемый к применению ПАО "МОЭСК" и ПАО "Россети"
Разъединители РЛР-Тесла-1-10/630 УХЛ1 поставляются в комплекте с приводом и металлоконструкциями (кронштейны, хомуты и соединительная тяга) для крепления на опору.
Разъединитель РЛР-Тесла-1-10/630 УХЛ1 используется в сетях напряжением 6-10кВ и служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением.
Расшифровка обозначения разъединителя РЛР Тесла-1-10/630 УХЛ1
Р - разъединитель
Л - линейный
Р - рубящего типа
1 - количество заземлителей
10 - номинальное напряжение сети, кВ
630 - номинальный рабочий ток, А
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.69
Преимущества разъединителей РЛР Тесла-1-10/630 УХЛ1 перед разъединителями устаревших конструкций типа РЛНД и РЛК:
- Надежность оборудования подтверждена испытаниями.
- Декларация соответствия № РОСС RU Д-RU.РА01.В08521/24
- Запатентованная оригинальная конструкция.
- Успешно пройдены все испытания в соответствии с ГОСТ Р 52726-2007.
- Цельносварная рама, все металлические детали имеют покрытие «горячий цинк» и термодиффузия.
- Все трущиеся поверхности не требуют обслуживания в течении всего срока эксплуатации.
- Главные ножи и ножи заземления управляются одним валом.
- Промежуточный элемент тяги управления выполняет роль тягоуловителя.
- Полимерные изоляторы имеют максимальную длину пути утечки.
- Длина тяги управления может соответствовать любым Вашим пожеланиям и не требует дополнительных настроек.
- Простота монтажа, не требуется применение специального оборудования, приспособлений. Все необходимое находится в комплекте.
- Соответствует ГОСТ Р 52726, СТО 56947007-29.130.10.077-2011
- Возможность автоматизации.
Разъединители РЛР рекомендуемы к применению ПАО "МОЭСК", ОАО "РЖД" и ПАО "Россети" (№ ЗАК I3-64/25)
Дополнительные детали, предлагаемые к поставке вместе с разъединителями РЛР Тесла-1-10/630 УХЛ1 :
1. Траверса ДТ-1 (Тесла) - используется при подключении тупиковой воздушной линии к разъединителю РЛР
2. Кабельный зажим (Тесла) - используется при подключении кабельной линии к разъединителю РЛР
Изделия выполнены в горячеоцинкованном исполнении и имеют удобное крепление к раме разъединителя РЛР Тесла-1-10/630.
Разъединители РЛР-Тесла-1-10/630 УХЛ1 поставляются в комплекте с приводом и металлоконструкциями (кронштейны, хомуты и соединительная тяга) для крепления на опору.
Разъединитель РЛР-Тесла-1-10/630 УХЛ1 используется в сетях напряжением 6-10кВ и служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением.
Расшифровка обозначения разъединителя РЛР Тесла-1-10/630 УХЛ1
Р - разъединитель
Л - линейный
Р - рубящего типа
1 - количество заземлителей
10 - номинальное напряжение сети, кВ
630 - номинальный рабочий ток, А
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.69
Преимущества разъединителей РЛР Тесла-1-10/630 УХЛ1 перед разъединителями устаревших конструкций типа РЛНД и РЛК:
- Надежность оборудования подтверждена испытаниями.
- Декларация соответствия № РОСС RU Д-RU.РА01.В08521/24
- Запатентованная оригинальная конструкция.
- Успешно пройдены все испытания в соответствии с ГОСТ Р 52726-2007.
- Цельносварная рама, все металлические детали имеют покрытие «горячий цинк» и термодиффузия.
- Все трущиеся поверхности не требуют обслуживания в течении всего срока эксплуатации.
- Главные ножи и ножи заземления управляются одним валом.
- Промежуточный элемент тяги управления выполняет роль тягоуловителя.
- Полимерные изоляторы имеют максимальную длину пути утечки.
- Длина тяги управления может соответствовать любым Вашим пожеланиям и не требует дополнительных настроек.
- Простота монтажа, не требуется применение специального оборудования, приспособлений. Все необходимое находится в комплекте.
- Соответствует ГОСТ Р 52726, СТО 56947007-29.130.10.077-2011
- Возможность автоматизации.
Разъединители РЛР рекомендуемы к применению ПАО "МОЭСК", ОАО "РЖД" и ПАО "Россети" (№ ЗАК I3-64/25)
Дополнительные детали, предлагаемые к поставке вместе с разъединителями РЛР Тесла-1-10/630 УХЛ1 :
1. Траверса ДТ-1 (Тесла) - используется при подключении тупиковой воздушной линии к разъединителю РЛР
2. Кабельный зажим (Тесла) - используется при подключении кабельной линии к разъединителю РЛР
Изделия выполнены в горячеоцинкованном исполнении и имеют удобное крепление к раме разъединителя РЛР Тесла-1-10/630.
|
Период гарантии
|
36 месяцев |
|
Код товара
|
1339542 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
ЦБ-00005292 |
|
Бренд
|
Электрофарфор |
|
Номинальный ток
|
630 А |
|
Номинальное напряжение, В
|
10 кВ |
|
Тип изоляционного материала
|
Композит |
|
Кол-во полюсов
|
3-полюсное |
|
Дистанционное управление
|
Нет |
|
Метод разъединения
|
Видимый разрыв цепи |
|
Тип разъединителя
|
Подвесной разъединитель |
|
Длина в упаковке
|
2.5 |
|
Ширина в упаковке
|
0.7 |
|
Высота в упаковке
|
0.5 |
