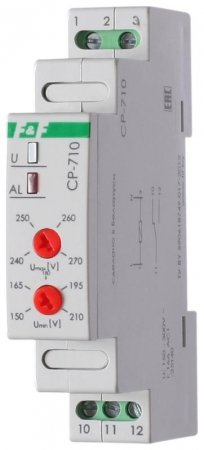

Реле напряжения серии "CP"
Монтаж на DIN-рейку.
Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода.
Защита осуществляется путем отключения нагрузки от сети питания.
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные
пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически.При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит
отключение нагрузки на 5 минут.

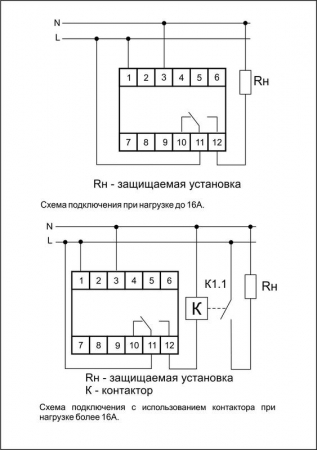

Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод.
Особенности реле напряжения CP-710:
напряжение питания - 150...300V AC
максимальный ток нагрузки - 16 А;
контакты - 1NO/NC;
нижний порог напряжений - 150...210
верхний порог напряжений - 240...270
Монтаж на DIN-рейку.
Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода.
Защита осуществляется путем отключения нагрузки от сети питания.
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные
пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически.При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит
отключение нагрузки на 5 минут.
Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод.
Особенности реле напряжения CP-710:
напряжение питания - 150...300V AC
максимальный ток нагрузки - 16 А;
контакты - 1NO/NC;
нижний порог напряжений - 150...210
верхний порог напряжений - 240...270
Документы
Период гарантии
|
2 года |
Код товара
|
320282 |
Кол-во штук в упаковке
|
1 |
Артикул
|
EA04.009.001 |
Бренд
|
Евроавтоматика F&F |
Ширина
|
18 мм |
Глубина
|
65 мм |
Высота
|
90 мм |
Род тока включения
|
Переменный ток (AC) |
С съемными клеммами, зажимами
|
Нет |
Минимальное регулируемое время задержки срабатывания без выдержки, с
|
0.1 с |
Возможен контроль 1-фазного понижения напряжения
|
Да |
Возможен контроль 3-фазного понижения напряжения
|
Нет |
Род тока контролируемого напряжения
|
Переменный ток (AC) |
Диапазон измерения напряжения 1 с, В
|
150 В |
Диапазон измерения напряжения 1 по, В
|
210 В |
Диапазон измерения напряжения 2 с, В
|
230 В |
Диапазон измерения напряжения 2 по, В
|
260 В |
Длина в упаковке
|
0.1 |
Ширина в упаковке
|
0.07 |
Высота в упаковке
|
0.02 |
