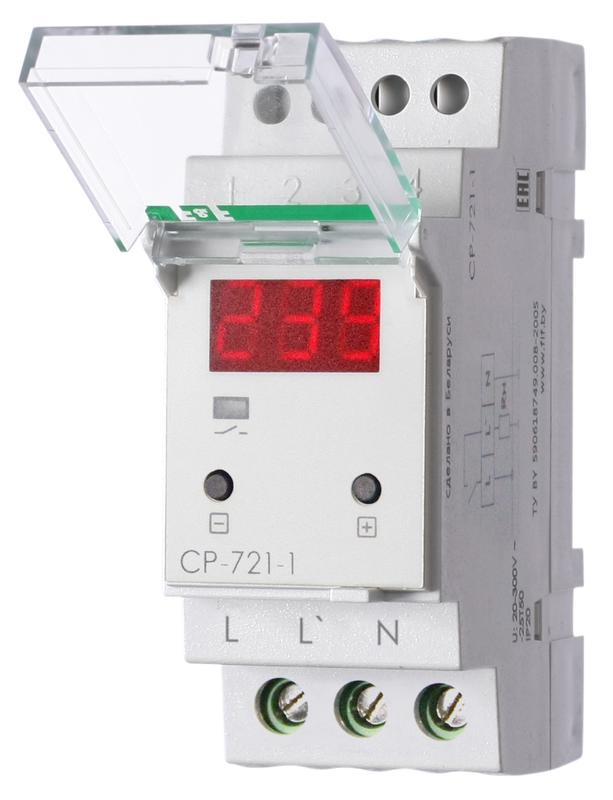

Реле напряжения серии "CP"
Монтаж на DIN-рейку.
Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода,
регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.

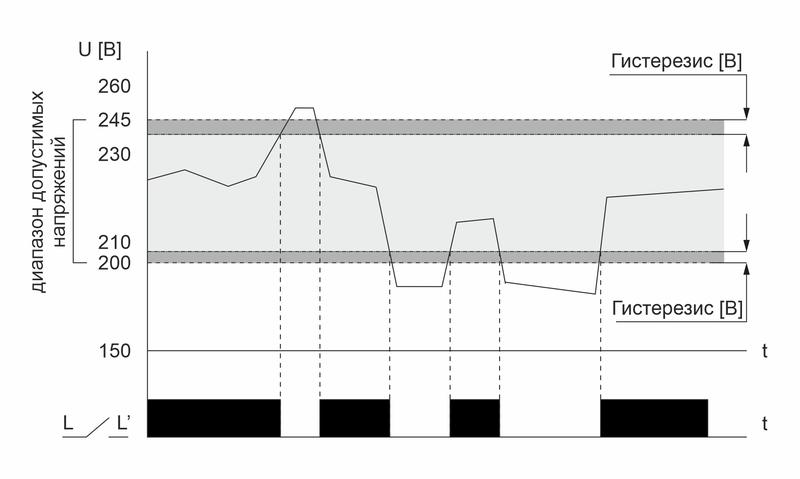

Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения)
происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Особенности реле напряжения CP-721-1:
напряжение питания - 100...450V AC
максимальный ток нагрузки - 63 А;
контакты - 1NO;
нижний порог напряжений - 140...210
верхний порог напряжений - 240...300
Монтаж на DIN-рейку.
Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода,
регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения)
происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Особенности реле напряжения CP-721-1:
напряжение питания - 100...450V AC
максимальный ток нагрузки - 63 А;
контакты - 1NO;
нижний порог напряжений - 140...210
верхний порог напряжений - 240...300
Документы
Период гарантии
|
2 года |
Код товара
|
536264 |
Кол-во штук в упаковке
|
1 |
Артикул
|
EA04.009.013 |
Бренд
|
Евроавтоматика F&F |
Ширина
|
35 мм |
Глубина
|
65 мм |
Высота
|
90 мм |
Количество замыкающих контактов
|
1 |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с, В
|
230 В |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
|
230 В |
Род тока включения
|
Переменный ток (AC) |
Возможен контроль 1-фазного понижения напряжения
|
Да |
Возможен контроль 3-фазного понижения напряжения
|
Нет |
Содержит функции контроля по постоянному напряжению-понижение напряжения
|
Нет |
Содержит функции контроля по постоянному напряжению-повышение напряжения
|
Нет |
Содержит функции контроля по постоянному напряжению-гистерезис
|
Нет |
Диапазон измерения напряжения 1 с, В
|
50 В |
Диапазон измерения напряжения 1 по, В
|
450 В |
Пороговое напряжение срабатывания с
|
140 В |
Пороговое напряжение срабатывания по
|
300 В |
Длина в упаковке
|
0.095 |
Ширина в упаковке
|
0.07 |
Высота в упаковке
|
0.04 |
