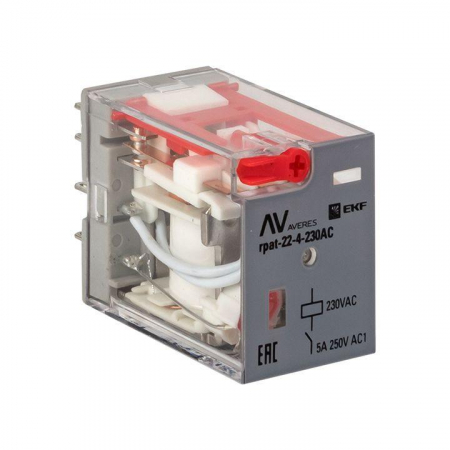

Реле промежуточные серии RPA применяются в цепях управления переменного тока напряжением до 230 В и являются комплектующим устройством. Реле промежуточные предназначены для гальванической развязки и передачи команд управления исполнительными элементами между силовыми цепями и цепями управления. Реле промежуточные cерии RPA крепятся на 35-миллиметровую монтажную DIN-рейку с помощью разъемов модульных серии RM4 или RM5. На модульном разъеме располагаются зажимы выводов переключающих контактов и катушки.
Документы
NR15_W00089.20
2,9 мб
Passport_TUT_3v1_A5_rus_v1
584,7 кб
Период гарантии
|
7 лет |
Серия
|
Averes |
Код товара
|
1466600 |
Кол-во штук в упаковке
|
1 |
Артикул
|
rpat-22-4-230AC |
Бренд
|
EKF |
Ширина
|
20.3 мм |
Глубина
|
35 мм |
Степень защиты IP
|
IP40 |
Высота
|
28 мм |
Номинальный ток
|
5 А |
Тип подключения
|
Плоский штекерный разъем |
Количество переключающих контактов
|
4 |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с, В
|
230 В |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
|
230 В |
Род тока включения
|
Переменный ток (AC) |
С светодиодным дисплеем
|
Да |
С съемными клеммами, зажимами
|
Да |
Поляризация
|
Свободная полюсность |
Характеристики переключения
|
Моностабильный |
С принудительно управляемыми контактами
|
Да |
Вид переключающих контактов
|
Двойной контакт |
В комплекте с розеткой
|
Нет |
Длина в упаковке
|
0.04 |
Ширина в упаковке
|
0.025 |
Высота в упаковке
|
0.02 |
