Код товара:
253897
Реле времени серии "PCG"
Монтаж на DIN-рейку.
Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме.
Принцип работы

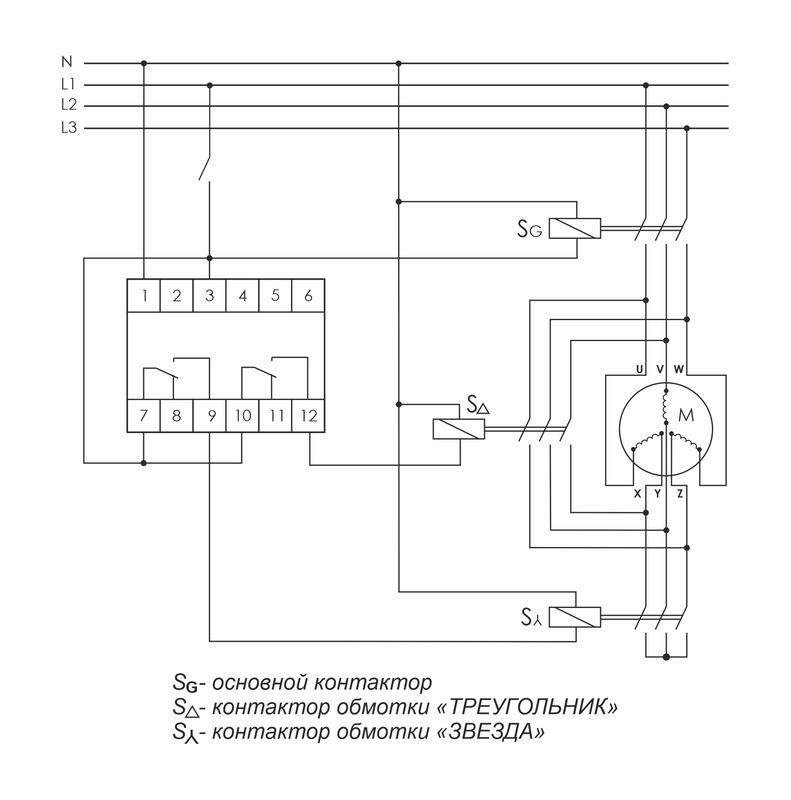

Реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S? (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S? (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
Особенности:
напряжение питания 230 В AC; 24 В AC/DC;
время пуска 1-1000 с;
время переключения 75 / 150 мс;
контакт - 2NO/NC (2х8 А).
Монтаж на DIN-рейку.
Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме.
Принцип работы
Реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S? (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S? (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
Особенности:
напряжение питания 230 В AC; 24 В AC/DC;
время пуска 1-1000 с;
время переключения 75 / 150 мс;
контакт - 2NO/NC (2х8 А).
Документы
|
Период гарантии
|
2 года |
|
Код товара
|
253897 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
EA02.001.020 |
|
Бренд
|
Евроавтоматика F&F |
|
Ширина
|
18 мм |
|
Глубина
|
65 мм |
|
Высота
|
90 мм |
|
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с, В
|
250 В |
|
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
|
250 В |
|
Род тока включения
|
Переменный ток (AC) |
|
Возможно дистанционное управление
|
Нет |
|
Функция звезда/треугольник
|
Да |
|
Диапазон времени с, с
|
0.075 с |
|
Диапазон времени по, с
|
0.1 с |
|
Количество выходов с задержкой, переключающий контакт
|
2 |
|
Длина в упаковке
|
0.095 |
|
Ширина в упаковке
|
0.07 |
|
Высота в упаковке
|
0.02 |
