Код товара:
253885

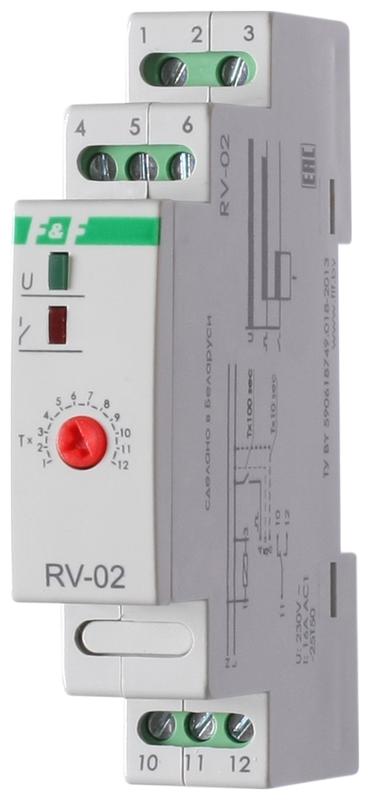

Реле времени серии "RV"
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени.

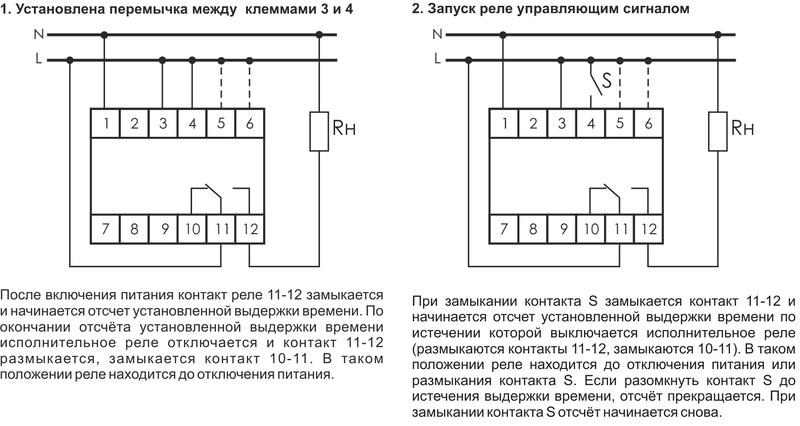

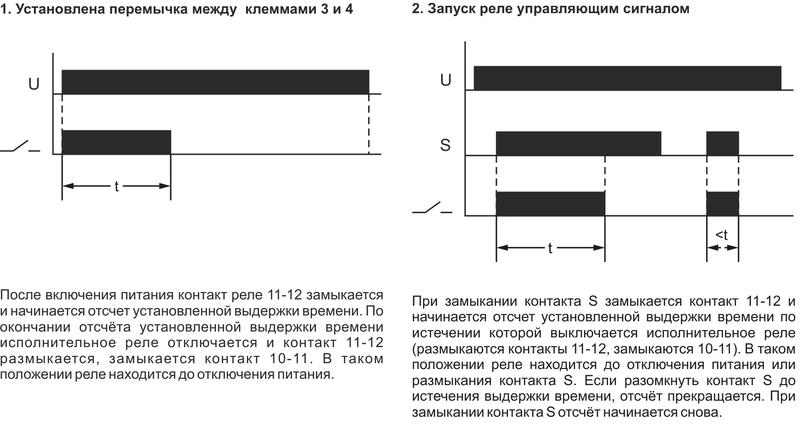

Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени.
Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).
Документы
|
Период гарантии
|
2 года |
|
Код товара
|
253885 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
EA02.001.008 |
|
Бренд
|
Евроавтоматика F&F |
|
Ширина
|
18 мм |
|
Глубина
|
65 мм |
|
Высота
|
90 мм |
|
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с, В
|
230 В |
|
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
|
250 В |
|
Род тока включения
|
Переменный ток (AC) |
|
Возможно дистанционное управление
|
Нет |
|
Функция задержки при включении
|
Нет |
|
Функция звезда/треугольник
|
Нет |
|
Диапазон времени с, с
|
0.1 с |
|
Диапазон времени по, с
|
2073600 с |
|
Функция задержки при отключении
|
Да |
|
Функция формирования импульсов
|
Да |
|
Количество выходов с задержкой, переключающий контакт
|
1 |
|
Длина в упаковке
|
0.092 |
|
Ширина в упаковке
|
0.023 |
|
Высота в упаковке
|
0.062 |
