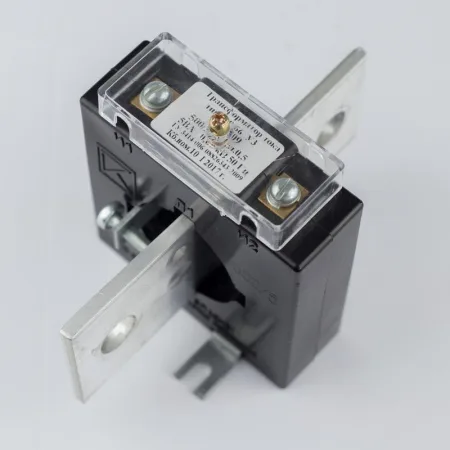

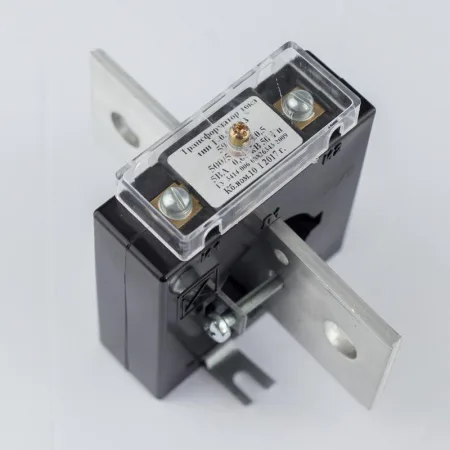

Трансформатор Т 0.66 кл. 0.5 600/5 5ВА Кострома предназначен для обеспечения передачи измерительного сигнала на приборы в установках переменного тока с номинальным напряжением 0,66кВ и частотой 50Гц. Применяют трансформатор в схемах учета. Устройство предназначено для эксплуатации в климатическом исполнении У и категории размещения 3 согласно требованиям ГОСТ 15150.
Трансформатор данного типа — катушечный опорный. Выводы вторичной обмотки располагаются на корпусе устройства и закрыты защитной крышкой, исключающей возможность несанкционированного доступа к трансформатору во время эксплуатации. После установки трансформатора, согласно требованиям, он пломбируется с оттиском на пломбе клейма поверителя.
Устройство защищено неразборным пластмассовым корпусом. Пластмасса не обладает самозатухающими свойствами (данная модификация поставляется по заказу). Трансформатор не подлежит ремонту и в случае выхода из эксплуатации заменяется.
К заземленным конструкциям трансформатор крепится с использованием фланцев.
Технические характеристики:
• класс точности — 0,5;
• номинальный первичный ток — 600А;
• номинальный вторичный ток — 5А;
Трансформатор данного типа — катушечный опорный. Выводы вторичной обмотки располагаются на корпусе устройства и закрыты защитной крышкой, исключающей возможность несанкционированного доступа к трансформатору во время эксплуатации. После установки трансформатора, согласно требованиям, он пломбируется с оттиском на пломбе клейма поверителя.
Устройство защищено неразборным пластмассовым корпусом. Пластмасса не обладает самозатухающими свойствами (данная модификация поставляется по заказу). Трансформатор не подлежит ремонту и в случае выхода из эксплуатации заменяется.
К заземленным конструкциям трансформатор крепится с использованием фланцев.
Технические характеристики:
• класс точности — 0,5;
• номинальный первичный ток — 600А;
• номинальный вторичный ток — 5А;
Документы
NW11_W00611.19
61,5 кб
pasport_214
138,2 кб
Период гарантии
|
5 лет |
Код товара
|
3705 |
Кол-во штук в упаковке
|
1 |
Артикул
|
ОС0000002148 |
Бренд
|
Костромское ФКУ ИК-1 |
Исполнение
|
Однофазный трансформатор тока |
Сертифицированный
|
Да |
Количество вторичных обмоток
|
1 |
Номинальный первичный ток, А
|
600 А |
Присоединение вторичной обмотки
|
Винтовое соединение |
Номинальная вторичная полная мощность, В.А
|
5 В.А |
Номинальный вторичный ток, А
|
5 А |
Номинальный коэффициент безопасности приборов
|
FS 10 |
Класс точности измерения
|
0.5 |
Длина в упаковке
|
0.157 |
Ширина в упаковке
|
0.161 |
Высота в упаковке
|
0.093 |
