Код товара:
233960
• НАЗНАЧЕНИЕ

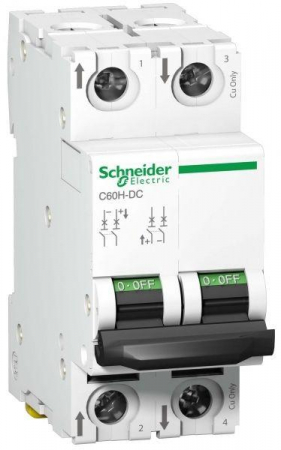

Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Документы
|
Период гарантии
|
18 месяцев |
|
Серия
|
ACTI9 |
|
характеристика срабатывания
|
C |
|
Количество силовых полюсов
|
2 |
|
Номинальный ток
|
3 |
|
Код товара
|
233960 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
A9N61523 |
|
Бренд
|
Schneider Electric |
|
Степень защиты IP
|
IP20 |
|
Номинальное напряжение, В
|
440 В |
|
Сечение однопроволочного проводника с
|
1 кв.мм |
|
Сечение однопроволочного проводника по
|
25 кв.мм |
|
Сечение многопроволочного гибкого проводника с
|
1 кв.мм |
|
Сечение многопроволочного гибкого проводника по
|
16 кв.мм |
|
Номинальный ток, А
|
3 А |
|
Характеристика срабатывания
|
C |
|
Для скрытого монтажа
|
Нет |
|
Глубина монтажа, установки
|
44 мм |
|
Ширина в числах модульных расстояний
|
2 |
|
Номинальное напряжение изоляции Ui
|
500 В |
|
Род тока
|
Постоянный ток (DC) |
|
Количество защищенных полюсов
|
2 |
|
С коммутируемым нейтральным проводником
|
Нет |
|
Номинальная отключающая способность в соответствии с EN 60898, кА
|
10 кА |
|
Рабочая температура окружающей среды с, град.C
|
-25 град.C |
|
Рабочая температура окружающей среды по, град.C
|
70 град.C |
|
Общее количество полюсов
|
2 |
|
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
|
20 кА |
|
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
|
10 кА |
|
Номинальное импульсное напряжение
|
6 кВ |
|
Степень загрязнения (число)
|
3 |
|
Длина в упаковке
|
0.08 |
|
Ширина в упаковке
|
0.075 |
|
Высота в упаковке
|
0.035 |
