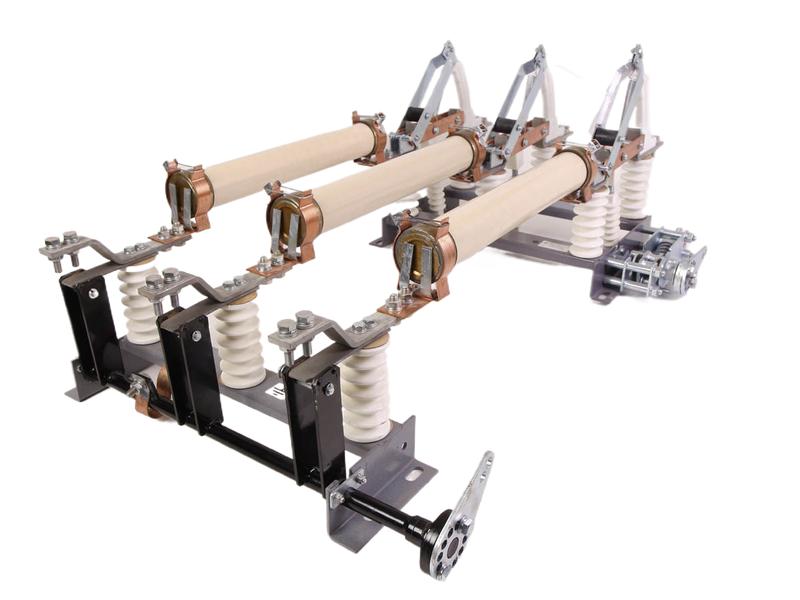

Выключатели нагрузки ВНАл-10/630-20зп У2 предназначены для включения и отключения под нагрузкой участков цепей переменного трехфазного тока частотой 50-60 Гц, номинальным напряжением 6(10) кВ, а также заземления отключенных участков при помощи заземлителей. Оперирование выключателями нагрузки ВНАл-10/630-20зп У2 и встроенными заземлителями производится ручными приводами ПР-10, которые обеспечивают их фикcaцию вo включeннoм и oтключeннoм пoлoжeнии и блoкиpoвку этиx пoлoжeний при помощи механических или электромагнитных замков.
Опорная изоляция выключателей нагрузки ВНАл-10/630-20з У2 выполняется на полимерных изоляторах типа ИОЛП-10, по заказу возможно изготовление на фарфоровых изоляторах ИОР-10-3,75-УХЛ2.
Внимание! Предохранители ПТ в комплект поставки Выключателя нагрузки ВНАл-10/630-20зп У2 не входят и заказываются дополнительно
Расшифровка обозначения выключателя нагрузки ВНАл-10/630-20зп У2:
В – выключатель;
Н – нагрузки;
А – автогазовый;
(Л)–с левосторонним приводом;
межполюсное расстояние: 250 мм, при расстоянии 200 мм не указывается
10 – номинальное напряжение, кВ;
630 – номинальный ток, А;
20-номинальная периодическая составляющая сквозного тока к.з., кА;
з–заземляющие ножи снизу (со стороны шарнирных контактов),
п – с полурамой под предохранители;
У –климатическое исполнение по ГОСТ 15150-69;
2 – категория размещения по ГОСТ 15150-69.
Опорная изоляция выключателей нагрузки ВНАл-10/630-20з У2 выполняется на полимерных изоляторах типа ИОЛП-10, по заказу возможно изготовление на фарфоровых изоляторах ИОР-10-3,75-УХЛ2.
Внимание! Предохранители ПТ в комплект поставки Выключателя нагрузки ВНАл-10/630-20зп У2 не входят и заказываются дополнительно
Расшифровка обозначения выключателя нагрузки ВНАл-10/630-20зп У2:
В – выключатель;
Н – нагрузки;
А – автогазовый;
(Л)–с левосторонним приводом;
межполюсное расстояние: 250 мм, при расстоянии 200 мм не указывается
10 – номинальное напряжение, кВ;
630 – номинальный ток, А;
20-номинальная периодическая составляющая сквозного тока к.з., кА;
з–заземляющие ножи снизу (со стороны шарнирных контактов),
п – с полурамой под предохранители;
У –климатическое исполнение по ГОСТ 15150-69;
2 – категория размещения по ГОСТ 15150-69.
|
Период гарантии
|
36 месяцев |
|
Код товара
|
1404704 |
|
Кол-во штук в упаковке
|
1 |
|
Артикул
|
ЦБ-00006137 |
|
Бренд
|
ВЭМЗ |
|
Длина в упаковке
|
0.7 |
|
Ширина в упаковке
|
0.5 |
|
Высота в упаковке
|
0.42 |
